浙江中凯科技股份有限公司-KB0控制与保护开关_KBO

 1.在KB0開關內部電氣線路上，通過采用一組主電路接觸組（包含了動、靜觸頭與滅弧系統）替代了至少兩組主電路接觸組（如斷路器+接觸器，即將其兩組電器的動靜觸頭合二為一），協調配合一致，超二類協調配合。

    2.通過采用模塊化單一產品結構型式，單一的操作機構同時與各種保護單元（包括過載反時限保護、過流定時限保護、短路瞬時保護）以及控制保護單元相關聯實現控制與保護功能，且具有面板指示及機電信號報警功能，完全實現多功能協調配合。

    3.KB0產品實現多功能的電氣原理圖如下：（注：圖中的虛線表示機械關聯，實線表示電氣關聯）

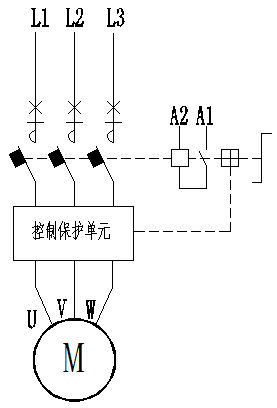

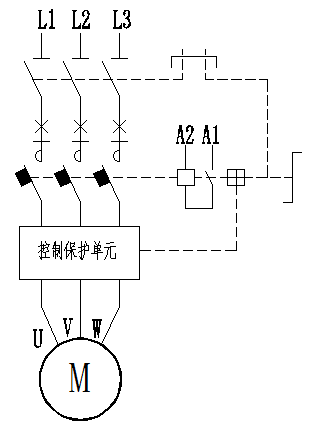

a）熱磁式不帶隔離功能         b）熱磁式帶隔離功能

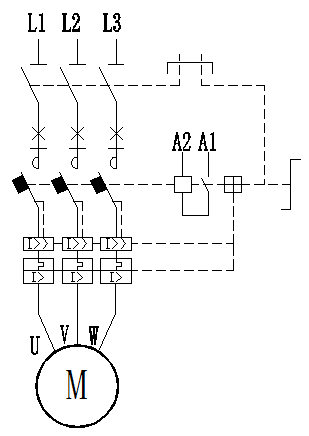

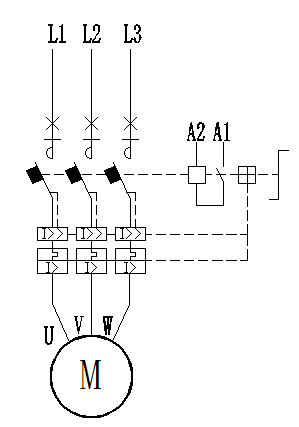

 c）電子式不帶隔離功能       d）電子式帶隔離功能
